整车变形驻场服务



立即咨询

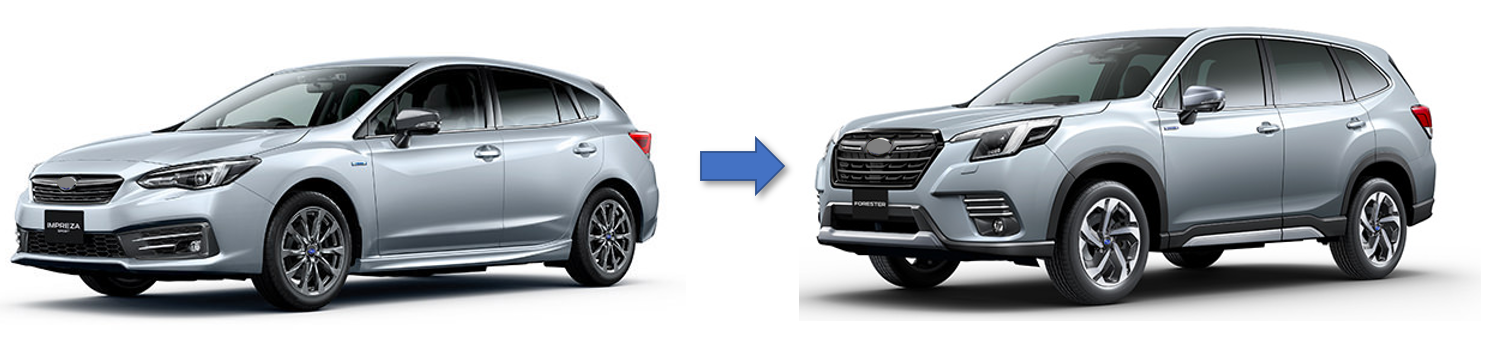

在车体设计的概念阶段，往往在白车身数据发布之前，只具有CAS造型面数据的情况下，需要通过仿真计算预估整车的刚度和模态情况。通过MeshWorks强大的的整车网格变形功能，可以快速对Base BIW/Trim body模型进行多种变形方案，匹配新的CAS造型，通过仿真计算迅速获得刚度等性能指标，用于前期方案迭代。


需求背景
目标及交付

服务目标：

1.完成整车CAE模型的变形（BIW/Trim body），使新的整车CAE模型匹配CAS或造型线。

2.根据客户需求，除了匹配CAS表面，还包含局部造型的更改，如更改轴距、整车长宽高、顶棚造型，截面尺寸变更，四门两盖的门环匹配等。

3.变形后的网格质量符合质量标准，求解器可以进行正常刚度计算。

4.车体的各种连接（焊点、粘接等）保持不变

5.一周内完成

交付：

1.完整的匹配CAS的整车CAE网格模型文件

2.不包含求解设置相关工作（原有设置保持无变动）

3.不包含仿真分析


输入条件



客户需提供的输入如下：

1.提供完整的Base BIW/Trim Body 网格模型（Ls-Dyna或Nastran格式文件）

2.上下车体需已匹配好，若没有匹配，则需增加上下车体匹配工作。

3.确保Base模型为可正常计算，设置好分析相关内容，无报错的网格模型。

4.确保连接（焊点，粘接）正确

5.确保Base模型符合网格质量标准，无穿透和干涉模型。

6.提供CAS CAD文件 确保CAS与下车体匹配准确，尺寸、轴距匹配。


变形范围



范围：

变形范围根据客户要求定制。
通常变形范围为上车体，下车体不变。
主要变形部件为车身外侧部件及相连接的内板和加强板，如侧围，三角窗局部。

下面部件也会变形

  • 前门
  • 后门
  • 尾门
  • 顶棚
  • 挡泥板
  • 后保险杠
  • 油箱（油管）
  •  内饰


技术路线


整车变形步骤如下：


变形细节

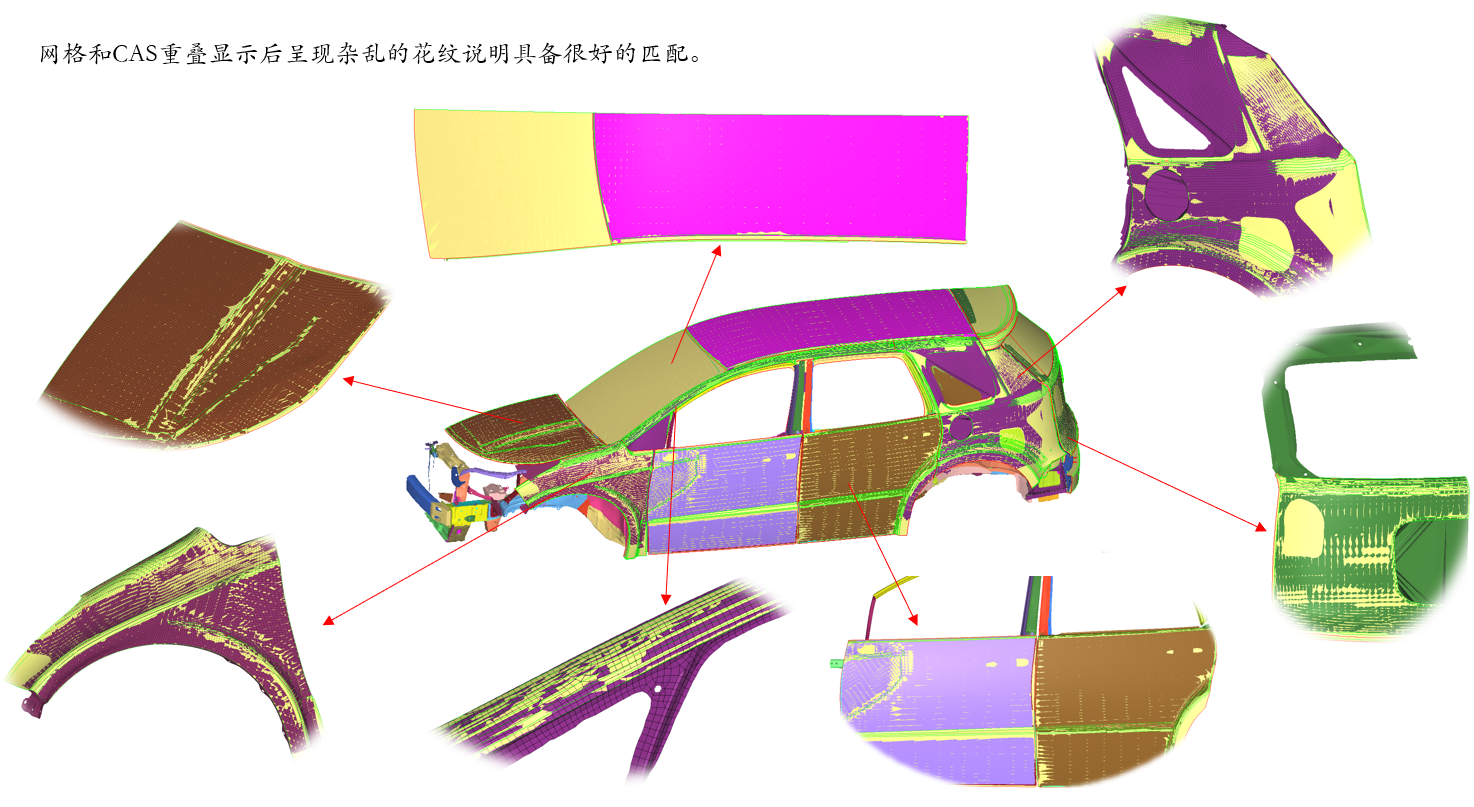

最终匹配CAS结果
硬件要求、服务时间及费用



硬件要求：

工作站一台，Windows7 或10 操作系统

内存至少64GB，推荐128GB

硬盘256GB以上空间

已安装MeshWorks V24.0软件

服务方式：

DEP公司指派经验丰富工程师驻场提供整车变形服务

费用：

收费方式：按变形白车身数量计算（或双方协商）

时间：驻场一周（根据具体情况双方可协商调整）
